RESUMEN: La Realidad Aumentada (RA) es una poderosa combinación de tecnologías que permite obtener una vista de un entorno del mundo real mezclada con objetos virtuales, en tiempo real. La RA mejora notoriamente la visualización de información y la interacción del usuario. El presente trabajo propone 4 aplicaciones de RA, dentro de un entorno académico, donde se describen las principales fases de desarrollo usadas en este campo, enfocando la atención en el rastreo de imágenes. Los resultados muestran tres factores que afectan notoriamente la eficacia de estas aplicaciones. Consecuentemente, se infiere que el rastreo de imágenes es opcional, según los requerimientos del campo de aplicación de la RA, ya que se evidencia un compromiso de la precisión y la velocidad de procesamiento. |
ABSTRACT: Augmented Reality (AR) is a powerful combination of technologies that allows obtaining a view of a real-world environment mixed with virtual objects, in real time. AR notoriously improves information visualization and user interaction. This work proposes 4 AR applications, within an academic environment, where the main development phases used in this field are described; it focuses its attention on the images tracking. The results show three factors that significantly affect the effectiveness of these applications. Consequently, it is inferred that image tracking is optional, according to the requirements of the RA field of application, since a compromise of accuracy and processing speed is evident. |
Gracias al despliegue, aumento de infraestructura y cobertura del Internet a nivel mundial, y a la posterior reducción de costos del servicio ante el usuario final, en los últimos años se ha visto cómo se han popularizado un sinnúmero de tecnologías emergentes soportadas por esta mega red. Dentro de estas tecnologías se encuentra la Realidad Aumentada (RA), un campo de la ciencia computacional e ingeniería que consiste en superponer e integrar información virtual sobre información física ya existente, en tiempo real y a través de diferentes dispositivos tecnológicos (Cabero & Barroso, 2016). Es decir, mediante la RA los usuarios pueden ver un entorno real combinado con objetos virtuales superpuestos (Choi, Oh, Choi, & Yoon, 2018).
Esta tecnología se usa comúnmente para mejorar la percepción del mundo real, al agregar conocimiento adicional sobre el escenario (Marchand, Uchiyama, & Spindler, 2016); así mismo, tiene aplicación en diversos campos (Choi, Oh, Choi, & Yoon, 2018) (Fraga-Lamas, Fernández-Caramés, Blanco-Novoa, & Vilar-Montesinos, 2018) (Chavan, 2016) (Jetter, Eimecke, & Rese, 2018), tales como:
Dentro de las aplicaciones mencionadas se incluyen funciones como inspección 3D, detección de movimiento, localización de objetos, mecanismos de control de calidad, simulación, entrenamiento y apoyo al mantenimiento de sistemas (Chavan, 2016).
Como se puede apreciar, la RA ha tenido una gran acogida en diversos campos, especialmente en el industrial y se espera que siga creciendo en los próximos años, de la mano de la Realidad Virtual (RV) (Fraga-Lamas, Fernández-Caramés, Blanco-Novoa, & Vilar-Montesinos, 2018).
Cuando se desarrollan aplicaciones de RA, los sistemas requieren determinar la ubicación del usuario y de algún elemento u objeto de su interés. Por tanto, uno de los procesos fundamentales de este campo es el rastreo de objetos, el cual consiste en estimar la pose o postura de la persona u objeto con respecto a la vista de la cámara, donde la combinación de los dos mundos (real y virtual) toma lugar (Ranjan, Patel, & Chellappa, 2019). En estas aplicaciones se requieren rastrear los objetos con 6 grados de libertad (Guo, Quan, & Jiang, 2018).
El objetivo de este trabajo consistió en desarrollar 4 aplicaciones de Realidad Aumentada, contrastando el resultado obtenido en la inclusión y en la ausencia del rastreo de imágenes con elementos como videos y objetos 3D.
El proyecto se apoyó en tres algoritmos de acceso público. El primero de ellos utiliza una cámara web para capturar una imagen; luego el sistema busca reconocer los elementos característicos que permitan analizar la información contenida en la instantánea y así, detectar si éstos coinciden o no, con los de una imagen preestablecida, llamada “marcador”. Finalmente, si se encuentra que alguna zona de la instantánea concuerda con la imagen “marcador”, se superpone nueva información virtual en su lugar (MathWorks, 2017).
El segundo algoritmo orienta la inclusión de objetos 3D en el desarrollo de aplicaciones de RA, permitiendo que al mover la orientación del escenario real, el objeto insertado también se reubique (GitHub, 2017).
Por último, el tercer algoritmo permite la inclusión de la función vl_sift, la cual se enfoca en solucionar el problema de encontrar elementos característicos par a par, cuando hay cambio de escala o rotación (VLFeat, 2017).
Como se mencionó anteriormente, la Realidad Aumentada (RA) está cubriendo cada vez más campos de acción y todas estas aplicaciones requieren diversos elementos para funcionar, tales como software especializado, cámaras, activadores o marcadores, dispositivos electrónicos de almacenamiento y despliegue, contenido virtual, entre otros (Ibern Ortega, 2017).
Un activador o marcador en el ámbito de la RA es un objeto físico, normalmente una imagen o símbolo, que se ubica en la escena real y se utiliza como patrón de detección para activar la RA en la ubicación del mismo (Bhattacharya & Winer, 2019). La activación es el proceso donde al detectar un marcador, se superpone el objeto virtual.
Se pueden usar tres tipos de activador (Cabero & Barroso, 2016) (Ibern Ortega, 2017): a) marcadores de posición, b) señal de geolocalización y c) códigos QR (Quick Response).
Cuando se usa el primero (marcadores de posición) se busca asociar una imagen 3D, una animación o video con una imagen impresa que se conoce como marcador, de modo que el contenido virtual se active en el momento en que el marcador sea detectado por la cámara web. Cuando se usan las señales de geolocalización, se combinan técnicas como GPS, sistemas de búsqueda visual (CVS por su sigla en inglés) y mapeo (SLAM). Finalmente, está el caso de los códigos QR (figuras cuadradas en dos dimensiones – Ver Figura 1), donde se almacena información asociada a contenidos que puede ser desplegados con lectores que interpreten la misma tecnología (Cabero & Barroso, 2016).
Figura 1
Ejemplo de código QR
Fuente: elaboración propia con
generador de códigos QR en línea.
Para que la RA tenga lugar, en el sistema desarrollado se requieren llevar a cabo 4 tareas fundamentales (Alkhamisi & Monowar, 2013):
Los anteriores proceso o fases permiten entrever que uno de los principales focos de atención de la RA es el seguimiento del movimiento. Es más, cuando se requiere agregar información (virtual) a un escenario del mundo real, es necesario alinear con precisión los dos mundos (Marchand, Uchiyama, & Spindler, 2016).
El objetivo del presente trabajo fue desarrollar 4 aplicaciones en un contexto académico, donde se generan escenarios con Realidad Aumentada, y luego contrastar la pertinencia y eficacia al incluir o no, el proceso de rastreo. Dentro de estos desarrollos también se emplearon dos opciones de elementos virtuales: un video y un objeto 3D. En esta sección se detalla cada aplicación y sus funciones básicas.
El lenguaje de programación usado fue Matlab, debido a la variedad de funciones y recursos disponibles en el campo de visión artificial y tratamiento de imágenes.
Las aplicaciones se diseñaron incluyendo funciones propuestas por MathWorks (MathWorks, 2017), cuyo algoritmo general se compone de 5 procesos, tal como se aprecia en la Figura 2.
Figura 2
Algoritmo general de RA
Fuente: adaptado de (MathWorks, 2017)
En este algoritmo se aprecia que se agrega la fase de rastreo, respecto a las fases generales presentadas en la sección anterior.
Adicionalmente, en las aplicaciones propuestas se incluye la ejecución de la función SIFT (Scaled Invariant Feature Transform), que consiste en encontrar características propias de las escenas capturadas del mundo real, aunque cambie la escala y exista rotación (VLFeat, 2017).
En los siguientes subcapítulos, se presenta una descripción de cada aplicación propuesta dentro del proyecto.
En esta propuesta se utilizan todos los elementos planteados por MathWorks, aplicando rastreo de puntos para combinar un escenario con un video. Como identificador se utilizó el logo de la UTB (Universidad Tecnológica de Bolívar) y en el escenario del mundo real se emplearon elementos con este marcador impreso.
Al momento de ejecutar esta propuesta, se observa que presenta un funcionamiento de detección rápida de características y del marcador; sin embargo, se aprecia una gran sensibilidad al movimiento de la escena. Si se presentan cambios de ubicación de los elementos dentro del escenario capturado en el mundo real, especialmente donde se encuentra el elemento de referencia, se pierde la correspondencia.
En la Figura 3 se describe cada tarea realizada como parte de las etapas implementadas en el algoritmo.
Figura 3
Etapas y funciones propuestas con rastreo
Fuente: adaptado de (MathWorks, 2017).
Esta propuesta aplica todas las funciones de la anterior, excepto la última que corresponde al rastreo de puntos. En esta ocasión, se realizó un bucle usando vflat hasta terminar de visualizar los frames del video superpuesto.
En comparación con el algoritmo anterior, se apreció mayor efectividad en el contraste de correspondencias (menor sensibilidad a los movimientos dentro de la escena); sin embargo, se pierde velocidad.
En esta propuesta, la aplicación se basó en un algoritmo que formó parte de un proyecto de Realidad Aumentada donde se desplegaban objetos 3D, como elemento representativo del mundo virtual (GitHub, 2017).
En esta versión, se usan las coordenadas geométricas (x,y,z) para ubicar el objeto tridimensional y se tiene en cuenta la orientación posicional que presente. El resultado fue muy similar a la primera propuesta.
Esta propuesta surge básicamente retirando la fase de rastreo de la propuesta anterior. Al igual que lo que ocurrió con las dos primeras propuestas, el rastreo o tracking le agrega rapidez al algoritmo, pero también sensibilidad al movimiento, disminuyendo precisión cuando se altera la escena, en términos de posición de los elementos.
Cada aplicación desarrollada se analizó por separado, generando videos de ejecución. En esta sección se mostrarán las principales capturas y el análisis de los resultados.
Cabe anotar que, para poder ejecutar las aplicaciones, y en general en aquellas que aborden captura y tratamiento de imágenes, la iluminación del recinto es fundamental. Se
pudo notar que en momentos donde la luz natural disminuía, se requerían varias fuentes de iluminación artificial adicional para asegurar una captura aceptable. Otro factor relevante dentro del proceso de captura de información, fue la resolución de la cámara web usada. En el caso de presente proyecto se hicieron pruebas con dos cámaras distintas, usadas con la resolución más alta aceptada y se lograron mejores ajustes cuando se empleó la cámara web con más alta resolución. Finalmente, un tercer factor decisivo en el momento de la ejecución de las aplicaciones fue la calidad del marcador impreso usado. Es muy importante su nitidez, para evitar información indeseada (ruido) dentro de las capturas.
Para presentar el análisis, se abordarán cada una de las fases y sus respectivas tareas, con imágenes de apoyo que permitan presentar mejor los resultados obtenidos.
En esta fase se establece y carga la imagen de referencia, llamada marcador, y el video u objeto a superponer (mundo virtual). En la Figura 4 se muestra la imagen tomada como marcador para activar la Realidad Aumentada. Si el video presenta marcos oscuros o sombras al iniciar, se sugiere obviar la lectura de los primeros frames.
Figura 4
Imagen usada como marcador de activación.
Fuente: https://www.utb.edu.co/
Otra tarea que se incluye en esta fase es la de inicializar la cámara web. Se emplearon dos, obteniendo mejor resultado con la primera de ellas. Las funciones usadas fueron:
cam = webcam(‘EasyCamera’);
cam = webcam(‘HP Webcam’);
En esta fase del desarrollo se realizan las capturas del escenario del mundo real, lo cual se logra mediante la instrucción cameraFrame = snapshot(cam);
La principal tarea desarrollada en esta fase es la de extraer las características del marcador de referencia, con el propósito de contrastarlas o compararlas con las imágenes capturadas de la escena en el mundo real. Las características normalmente obtenidas hacen referencia a las esquinas, regiones o manchas que se destacan en los elementos de la imagen evaluada.
La Figura 5 presenta la impresión en pantalla de las características obtenidas en una de las capturas.
Figura 5
Detección de características similares
dentro de la fase de Reconocimiento.
Fuente: captura propia en el momento de ejecución
Para esta labor, se usó el detector de características SIFT, el cual es invariante a la rotación y cambio de escala. La función encargada de esta tarea es relacion, cuyos parámetros de entrada son las dos capturas a comparar. En las Figuras 6, 7 y 8 se muestra esta función:
Figura 6
Función relacion, encargada de
capturar y contrastar características.
Fuente: captura propia del código de la propuesta
-----
Figura 7
Función relacion (continuación).
Fuente: captura propia del código de la propuesta
-----
Figura 8
Función relacion (continuación).
Fuente: captura propia del código de la propuesta
En este punto del algoritmo se hace necesario encontrar la transformación que se efectuó en la escena, la cual coincide con el tipo predeterminado llamado “similar”. Este tipo de transformación se presenta cuando hay rotación o escalamiento de la imagen.
Para encontrar la transformación se utilizó la siguiente instrucción:
[referenceTransform, inlierReferencePts, inlierCameraPts]= estimateGeometricTransform(...
matchedReferencePts, matchedCameraPts, ‘Similarity’);
Como apoyo para analizar las correspondencias encontradas, se muestra la impresión de este resultado en la Figura 9.

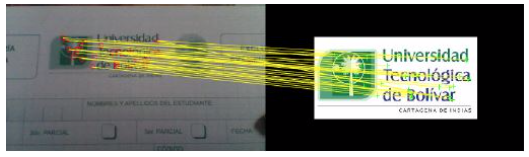

Figura 9
Comparación de características entre el marcador (imagen de referencia)
e instantánea capturada de la escena real.
Fuente: captura propia de la ejecución del código de la propuesta
Para poder proyectar la Realidad Aumentada (video superpuesto en la escena original), es necesario realizar una adaptación del contenido (reescalamiento), aplicar la transformación y finalmente componer (unir los dos mundos: real y virtual). En las Figuras 10 y 11 se encuentra apartes del código para esta finalidad y en la Figura 12 y 13 se muestran las capturas del resultado obtenido (con video y con el objeto 3D).
Figura 10
Adaptación de contenido y
aplicación de la transformación.
Fuente: captura propia del código de la propuesta.
-----
Figura 11
Composición de la Realidad Aumentada
Fuente: captura propia del código de la propuesta
-----
Figura 12
Composición obtenida de RA con video
Fuente: captura propia de la ejecución del código de la propuesta
-----
Figura 13
Composición obtenida de RA con objeto 3D
Fuente: captura propia de la ejecución del código de la propuesta.
Finalmente, en esta sección se realiza un ciclo, donde se iteran las fases de lectura, reconocimiento y proyección, haciendo un rastreo de puntos entre el marcador y cada imagen capturada. Esta fase agrega velocidad, pero disminuye precisión al alterar la escena con algún movimiento.
La Realidad Aumentada es una tecnología de una cobertura impresionante, que ha venido tomando fuerza en los últimos años, debido a su gran versatilidad. Aunque existen numerosos estudios en el área, aún existen campos donde no se ha explorado su implementación y podría ser de gran aporte. Si bien, la Realidad Virtual surgió con anterioridad, la Realidad Aumentada ha mostrado más campos de acción aparte del entretenimiento.
En el presente proyecto se pudieron abordar las principales tareas que se deben procesar en una aplicación de RA. Se logró a pequeña escala una primera aproximación a la generación de recursos que detectan marcadores y proyectan contenido digital. Se logró apreciar la potencia de la función SIFT y en general, de la herramienta Matlab, cuando de tratamiento de imágenes y objetos digitales se trata.
La fase de rastreo es muy útil en situaciones donde la velocidad de respuesta es un factor clave. Sin embargo, si se requiere alta precisión, es recomendable omitir esta fase y agregar una función que se ocupe de los cambios dentro del escenario real, proporcionando efectividad en las correspondencias, aunque se sacrifique la velocidad de respuesta.
Como futuras mejoras al trabajo realizado, se pueden abordar escenarios al aire libre y mejorar la calidad de proyección de objetos 3D.
Este proyecto ha sido financiado con el plan de fortalecimiento de grupos de Investigaciones de la Universidad de Cartagena. Agradecemos también al doctor Andrés Guillermo Marrugo Hernández por su orientación en el curso Visión 3D impartido en la Universidad Tecnológica de Bolívar.
